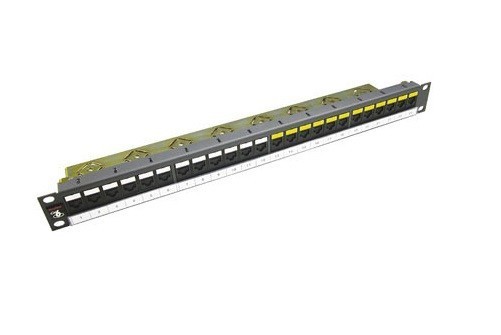

Патч-панель Molex PID-00141

19-дюймова комутаційна панель 24 x RJ45, DG+, 568A/B, UTP, PowerCat 6, 1U, графітова.

Комутаційні панелі PowerCat 6 займають важливе місце в асортименті устаткування, пропонованого компанією Molex Premise Networks. Вироби використовуються для створення стаціонарних ліній і трактів для передавання сигналів Gigabit Ethernet. Характеризуються повною відповідністю (в тому числі на компонентному рівні) з нормами стосовно категорії 6, що підтверджується сертифікатом, виданим ETL SEMKO. IDC-контакт, на відміну від аналогічних конструкцій, має робочі крайки у формі букви V, які після підключення до них дроти трохи згинаються, усуваючи ефект втоми металу і збільшуючи тривалість використання панелі. Спеціально підібрана форма корпусу IDC-контакту полегшує виконання підключення, забезпечуючи правильну укладання проводів у відповідні напрямні пази.

Додаткова фіксуюча накладка повністю усуває можливість відключення проводу в результаті виривається механічних впливів на кабель. Оконцеватель забезпечений здвоєною системою колірної ідентифікації окремих проводів, що дозволяє застосовувати розкладки типів 568А і 568В. Завдяки відповідному підбору матеріалів, а також вибору форми контактів розетка RJ45 без обмежень дозволяє включати в неї вилки RJ11 і RJ12. Кожна розетка оснащена автоматично закривається захисною дверцятами, яка не лише перешкоджає попаданню в гніздо різних забруднень, але і виконує функції покажчика правильного підключення вилки шнура. Останній ефект дос-тигается за рахунок наявності пружинного механізму, виштовхуючого дверцята в переднє положення при відключенні комутаційного шнура. У разі неправильного підключення вилки зусилля пружного механізму достатньо для того, щоб виштовхнути вилку назовні. Це блокує неправильне підключення, яке не створює нормальних умов для передачі сигналів і ускладнює пошук місця виникнення несправностей. Крім того, конструкція захисної дверцята за рахунок вибору її спеціальної форми очищає контакти при кожному підключенні/відключенні вилки комутаційного шнура.

Це зводить до абсолютного мінімуму саму необхідність проведення регламентних робіт. Конструкція панелі дозволяє виконувати індивідуальну текстову маркування окремих портів за рахунок використання маркованих елементів більш ніж десяти різних кольорів. Панель забезпечує можливість заміни окремих розеткових модулів. У комплект постачання включений задній панелі підтримує організатор, наявність якого забезпечує акуратну укладання підключаються до неї кабелів. Крім того, у комплект поставки включені прозорі захисні елементи маркування, кабельні стяжки, набір кріпильних гвинтів та інструкція по установці.

Відповідність вимогам галузевих стандартів: TIA/EIA-568-B 2-1, ANSI/TIA-568-C. 2, FCB Subpart F 68.5, ISO 60603-7, ISO 11801:2002, EN50173:2007, FCC 68.

Механічні параметри

• Габаритні розміри PID-00141, мм: 483 x 44 x 98
• Габаритні розміри PID-00142, мм: 483 x 88 x 98
• Маса PID-00141 [р]: 530
• Маса PID-00142 [р]: 1000
• Матеріал: холоднокатаний сталевий лист товщиною 1,5 мм
• Забарвлення: порошкова фарба графітового кольору

Розетка

• Корпус: пластик, відповідний UL94VO
• Довговічність: > 750 циклів включення-відключення
• Матеріал контактів: мідний сплав
• Покриття контактів: 1,27 мкм золота на 2,50 мкм нікелю
• Зусилля підключення: > 100 г
• Зусилля утримання вилки в розетці: > 6,80 кг

Контакти IDC

• Матеріал: пластик, відповідний, UL94VO
• Довговічність: > 200 циклів включення-відключення
• Матеріал контактів: мідний сплав
• Покриття контактів: матовий цинк
• Калібр встановлюються провідників: 24 – 22 AWG

Передавальні параметри

• Робоче загасання [1-250MHz] ≤ 0.02·√f дБ
• NEXT[1-250МГц] ≥ 54-20·log(f/100) дБ
• FEXT[1-250МГц] ≥ 43.1-20·log(f/100) дБ
• RL[1=f<50МГц] ≥ 30 дБ
• RL[50=f=250МГц] ≥ 24-20·log(f/100) дБ
• LCL[1-250МГц] ≥ 28-20·log(f/100) дБ

Електричні параметри

• Опір: ≤ 20 мΩ
• Розкид опір з`єднувача: 2,5 мΩ
• Опір ізоляції: ≥ 100 МΩ
