Устройство защиты от наведенных импульсных напряжений TWIST LG-PoE+ используется для защиты порта Ethernet (10/100Base-TX) сетевого оборудования от высоковольтных импульсных перенапряжений в линиях связи, вызванных электростатическими зарядами, грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками и перепадами питающего напряжения. Устройство TWIST LG-PoE+ поддерживает обе схемы организации удаленного питания Power over Ethernet (PoE) IEEE802.3af и PoE+ IEEE802.3at. TWIST LG-PoE+ защищает сетевое оборудование и соединительный кабель при попадании фазного напряжения питающей сети 220В на любой провод кабеля связи.
Для правильной работы устройство требует обязательного сигнального заземления.
Монтаж и эксплуатация

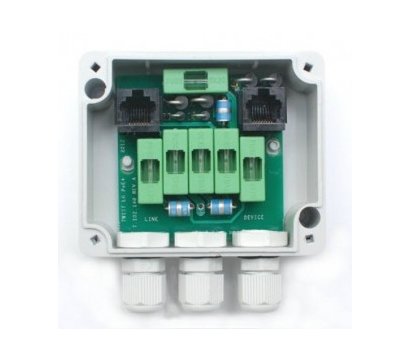

Устройство подключается в разрыв линии передачи, рядом с защищаемым устройством. Направление подключения имеет значение и указано на крышке корпуса прибора (LINE – к линии, DEVICE – к защищаемому прибору) см. рис.1. Клемма заземления требует обязательного подключения к контуру заземления с системой выравнивания потенциалов в соответствии и действующей редакцией ПУЭ. В противном случае защита оборудования не гарантируется. Подключение к заземлению выполняется кабелем диаметром не менее 0.7 мм, с сопротивлением не более 4 Ом. Воздействие высокоэнергетических импульсов и попадание напряжений, превышающих паспортные значения, на длинные линии связи может вызывать перегорание плавких вставок устройства защиты. Восстановление работоспособности сводится к замене плавких вставок. Их номиналы (0,25А и 1А) и места установки указаны на крышке корпуса прибора.
Характеристики:
Тип входных и выходных разъемов: розетка RJ-45
Защищаемые проводники в разъеме RJ-45: 1-8
Вносимые потери на частоте 100 МГц, не более: 1 дБ
Номинальный ток нагрузки PoE, не более: 0,5 / 1,0 А
Уровень напряжения защиты информационных портов, не более: 10 В
Уровень напряжения защиты PoE портов, не более: 90 В
Время срабатывания, не более: 10 нс
Максимальный импульсный ток разряда 8/20 мкс: 5 кА
Допустимый импульсный 10/1000 мкс ток разряда в линии:100А
Диапазон рабочих температур: – 40 + 60°С
Габаритные размеры: 96 x 89 x 43 мм
Номинальный ток нагрузки PoE / PoE+, не более:0,5 / 1,0 А
